KSGメッシュパレット

RoHS対応クロムフリー、鉛、カドミニウムレス

製品保管用・運搬用・作業用として様々な分野・現場で活躍しています。

高耐食性で有害物質を含まない表面処理を施し、環境に優しくお客様のご要望に応える商品です。
豊富なラインナップの中から、お客様の目的・用途に合わせお選びいただけます。

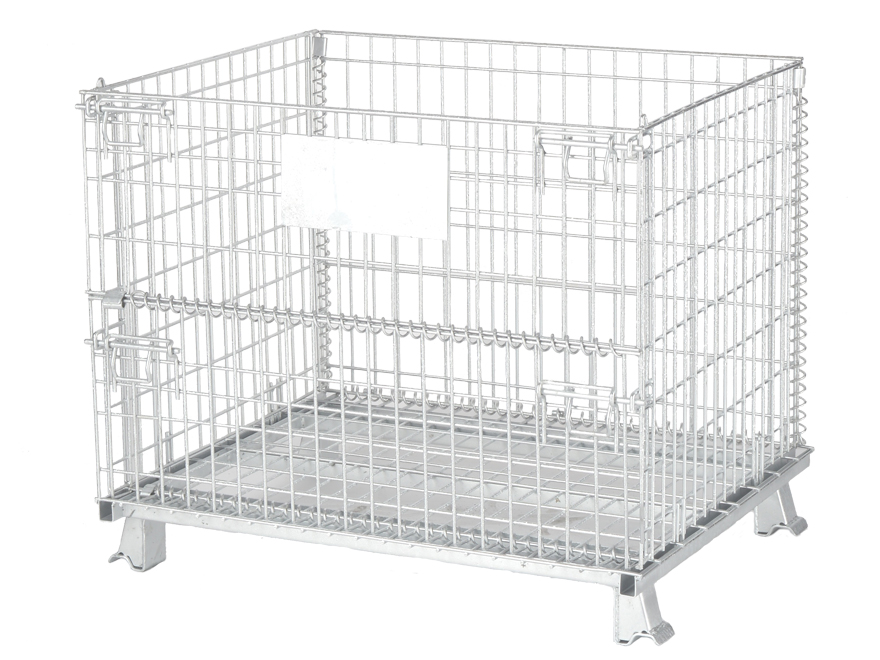

mesh01

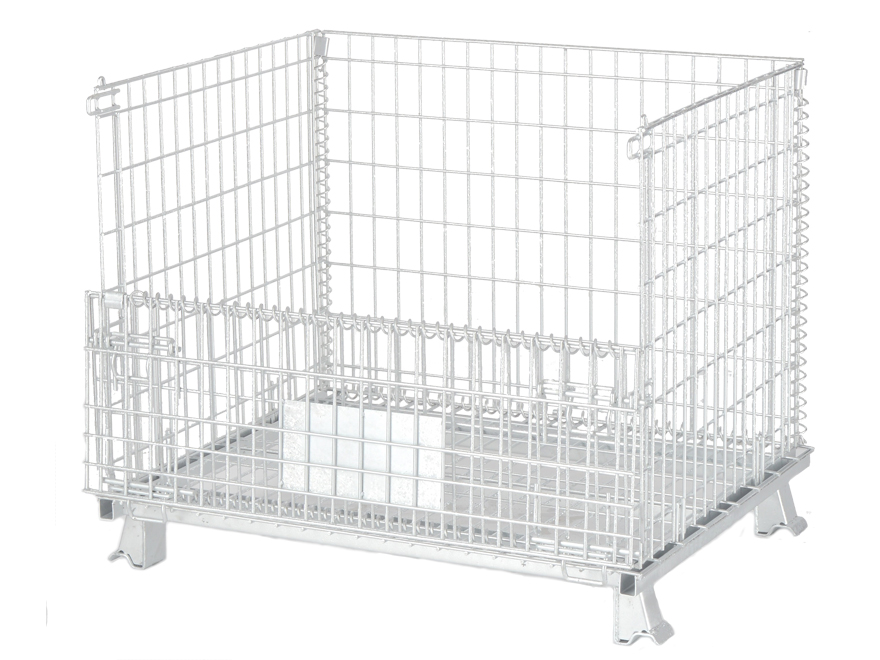

mesh02

mesh03

mesh04

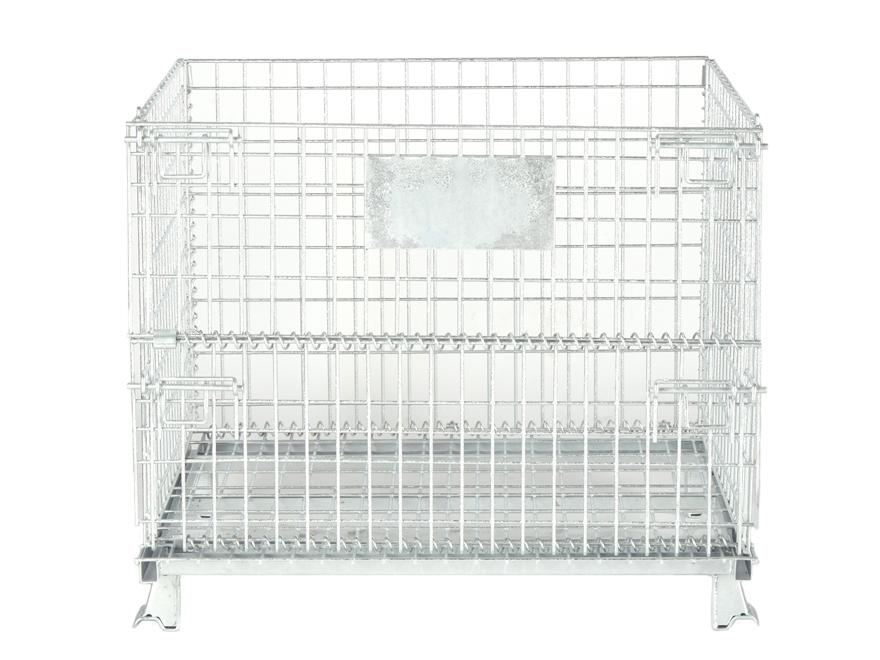

mesh05

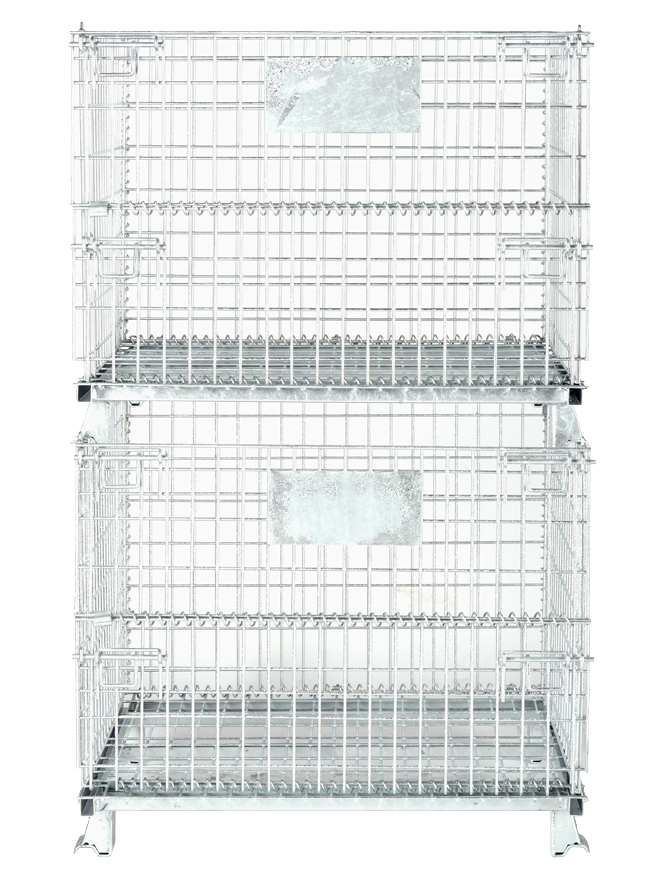

mesh6

mesh7

特徴

高強度スチール線材（φ６）を格子状に全点スポット溶接した構造の為、強度は抜群。
規定内質量で、４段の積み上げまで可能とし、保管用としても最適。
役目の終わったメッシュパレットは、簡単に折りたため省スペース化を実現。
KSGめっきを施した商品は、屋外で使用されても電気メッキ仕様の商品に比べ非常に高い耐食性とRoHS指令適合で環境に優しく、お客様のご要望に応える商品です。

耐食性

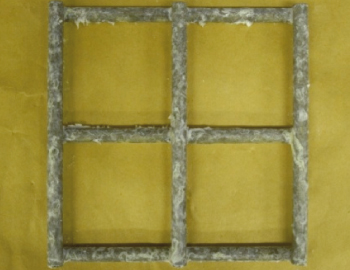

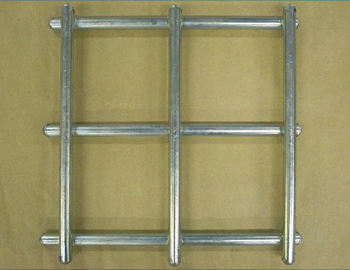

塩水噴霧試験	開始前	120時間	240時間

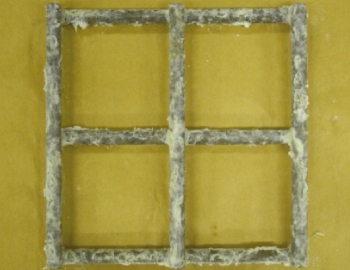

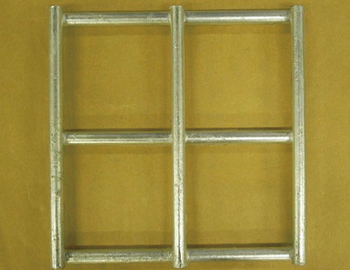

KSGめっき

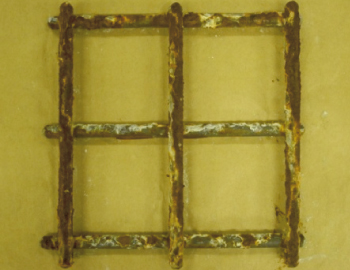

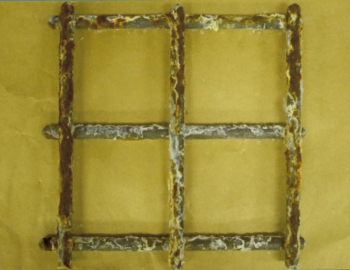

電気亜鉛メッキ＋三価クロメート（中国製）

規格表

標準タイプ	仕様
型式	最大積載質量（㎏）	呼称寸法（㎜） L×W×H			有効内寸法（㎜） L×W×H			編目ピッチ（㎜）	主要線材φ	脚高（㎜）	扉仕様	段積許容数	自重（㎏）
KMP-M1	1500	800×1000×850			760×950×700			50×50	6.0	100	半開	4	48
KMP-M2	1000	800×1000×850			760×950×700			50×100	6.0	100	半開	4	45
KMP-M3	1000	800×1000×500			760×950×340			50×50	6.0	100	全開	4	38
KMP-B1	2000	1000×1200×900			950×1150×750			50×50	6.0	100	半開	4	72
KMP-B2	1000	1000×1200×900			950×1150×750			50×100	6.0	100	半開	4	58
KMP-S1	500	500×800×540			460×760×400			25×50	4.8	100	全開	4	23
KMP-S2	250	500×800×540			460×760×400			25×25	3.8	100	全開	4	18
KMP-X1	1000	1100×1500×1100			1050×1450×950			50×50	6.0	100	半開	4	93
KMP-X2	1000	1100×1500×1100			1050×1450×850			50×50	6.0	100	半開	4	91

※フォークガイド・ソリ付き・ネームプレート・キャスター取り付け・内貼り・ダンプラ・樹脂ネットなど、オプションも承ります。

注意事項

・仕様は予告なしに変更することがあります。
・上記サイズ以外の特殊サイズ、各種表面処理もご相談ください。（但し、最少製作ロットを設定させていただく場合があります。）

使用上の注意

・段積み時、下方のメッシュパレットの扉は開閉しないでください。
・段積み時、前後扉を開けた状態で使用しないでください。
・段積み時、危険防止の為　ハンドルを外すことは絶対にしないでください。
・吊り上げの使用は、しないでください。
・質量・段積許容数を厳守願います。

取扱説明書

KSGメッシュパレット取扱説明書PDF（316KB）

機能・構造

meshbox-img

ストッパーにより安全性が向上しました。: 段積み時のズレ防止や、崩れ防止の機能を備え、安全性が向上。

一人でもラクラク組み立てが可能です。: 前面の接続部にコイルを取り付けることにより、組み立てがスムーズ。

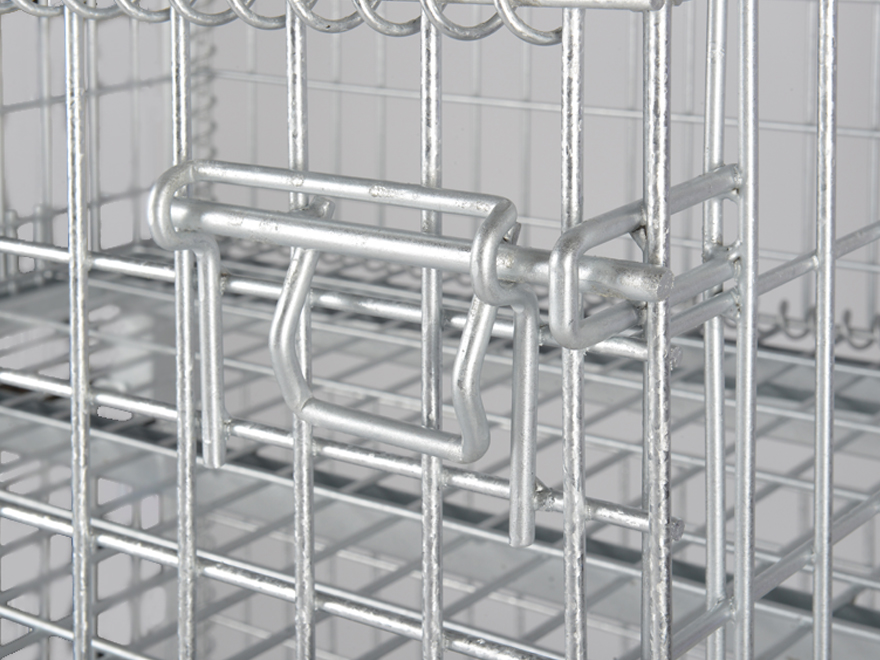

簡単・確実にロックが可能になりました。: パネル前面に取り付けたハンドルにより、簡単にロックができ、また折りたたみの際も作業がスムーズ。

高い耐食性と組み立てやすい構造で、小物製品などの保管・運搬など保管物流の合理化に貢献いたします。

組み立て方

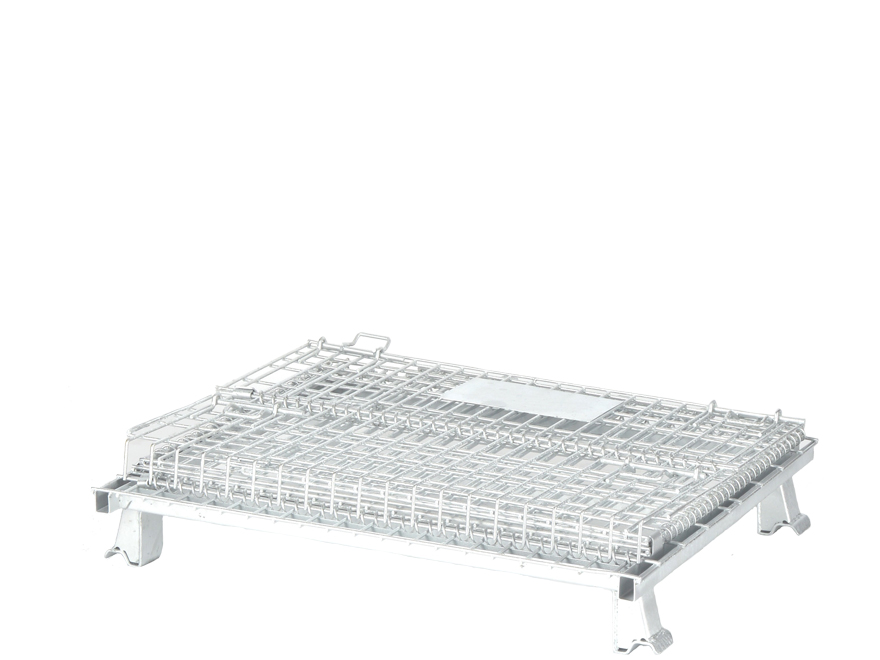

: 折りたたみ時

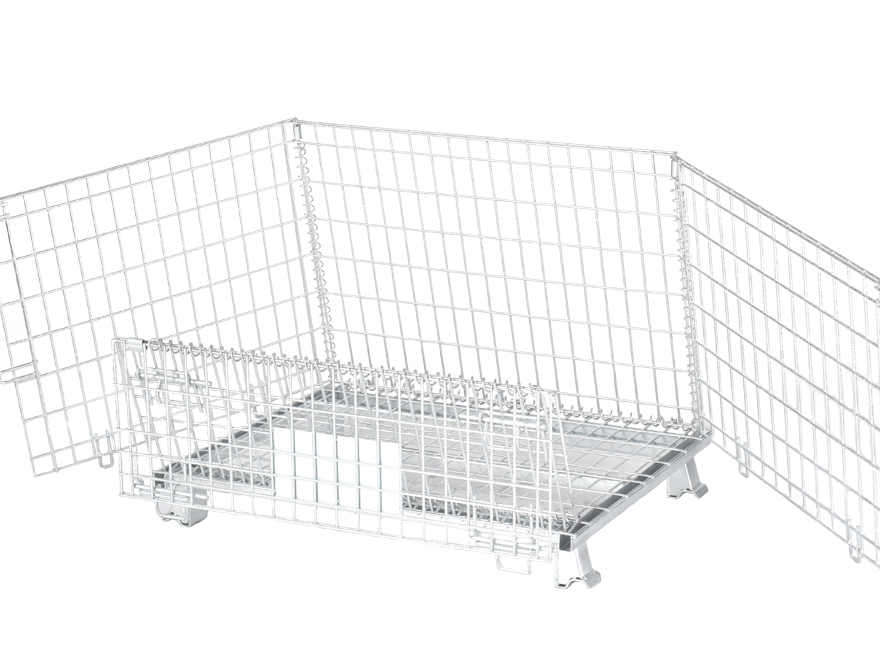

: 側面を組み立てます。

: 前面扉を組み立てます。

: フックにハンドルを差し込みしっかり固定し組み立て完了！
